CNC旋盤の詳細な分析

スマートマニュファクチャリングの急速な進歩を背景に、CNC旋盤は金属切削の中核機器として、従来の旋盤に代わって航空宇宙、自動車製造、精密機器などの業界の「主力」となりつつあります。 CNC旋盤とは一体何でしょうか？そのコアコンポーネントと動作原理の特徴は何ですか?従来の旋盤に比べてどのような利点があるのでしょうか?

一、 CNC 旋盤: 定義とコアコンポーネント

コンピュータ数値制御旋盤としてよく知られる CNC 旋盤は、コンピュータベースのデジタル プログラムを制御コアとして採用し、自動金属切削を実現する工作機械です。その中心的な機能は、シャフトやディスクなどの回転部品の外径円筒面、内径、ねじ山、面取り、溝などの加工プロセスを、あらかじめ設定されたプログラムに従って自動的に完了することで、継続的な手動操作の必要性を排除します。

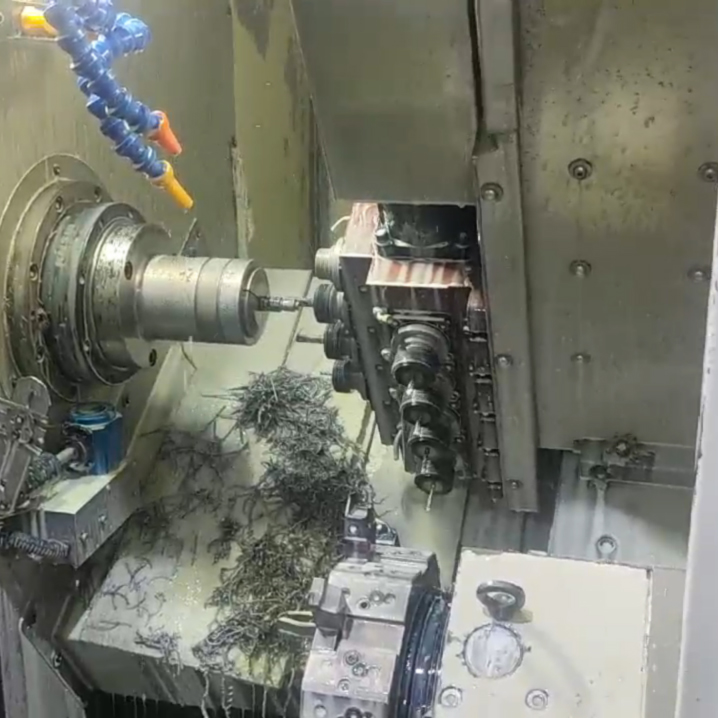

構造的に、CNC 旋盤は 5 つの主要なコンポーネントで構成されます。

CNC システム: 旋盤の「頭脳」に相当し、コンポーネントの動作を調整しながら加工プログラムの命令を受信して​​処理します。主流のシステムには、ファナック、シーメンス、三菱などがあります。

スピンドルアセンブリ: ワークピースの回転を担当し、その精度は加工精度に直接影響します。ハイエンド CNC 旋盤は、毎分数千回転のスピンドル速度を達成します。

ツールホルダーおよびツーリングシステム: 自動工具交換が可能で、複数の種類の工具 (外部旋削工具、内部ボーリング工具、ねじ切り工具など) に対応し、複数プロセスの連続加工要件を満たします。

フィード システム: サーボ モーター、ボールネジ、その他のコンポーネントで構成され、プログラムされた軌道に沿って正確に移動するようにツール ホルダーを駆動し、ワークピースの正確な寸法制御を可能にします。

補助装置: 冷却システム (加工温度を下げ、工具寿命を延長)、潤滑システム (部品の磨耗を最小限に抑える)、および自動送り装置 (バッチ生産効率を向上) が含まれます。

二、 CNC 旋盤と従来の旋盤: コアの違いが利点を強調

手動で操作する従来の旋盤と比較して、CNC 旋盤には次の 4 つの主要な点で大きな利点があります。

自動化レベル: 従来の旋盤では、オペレータがツール キャリッジの動きと主軸速度を手動で制御する必要があり、加工中に継続的に監視する必要がありました。 CNC 旋盤には、事前にプログラムされた命令のみが必要です。加工が開始されると、自動的に加工が完了します。 1 人のオペレーターが複数の機械を同時に管理できるため、人件費が大幅に削減されます。

加工精度: 従来の旋盤の精度はオペレータのスキルに依存し、通常は 0.05 ～ 0.1 mm の誤差が生じます。 CNC旋盤は精密なサーボシステム制御により0.001～0.005mmの位置決め精度を実現し、高精度部品に最適です。精密 CNC 旋削サービスと組み合わせることで、ミクロンレベルの精度要件を満たすことができます。

生産効率: CNC 旋盤は、迅速な工具交換 (通常 1 秒未満)、高速スピンドル速度、および連続マルチプロセス加工機能を備えています。これにより、従来の旋盤よりも 3 ～ 5 倍高い効率が実現し、バッチ生産ではさらに顕著な利点が得られます。

加工の柔軟性: 従来の旋盤で部品を変更するには、治具や工具を再調整する必要があり、かなりの時間がかかります。 CNC旋盤では加工プログラムを変更するだけで、10分以内に生産タスクを切り替えることができます。これにより、小ロット、多品種の生産要求に迅速に対応できます。

三、 CNC 旋盤の動作原理: プログラム駆動の精密加工プロセス

CNC 旋盤のワークフローは、「プログラミング - データ送信 - コマンド実行 - 精密検査」という 4 つの主要なステップに要約できます。

プログラミング: 技術者は部品図面に基づいて加工パラメータ (切削速度、送り速度、工具経路など) を決定し、G コードや M コードなどのプログラミング言語を使用して加工プログラムを作成します。

データ転送: 加工プログラムは、USB ドライブ、ネットワーク、またはその他の方法を介して CNC システムに転送されます。

コマンド実行: CNC システムはプログラム命令を解析して電気信号に変換し、スピンドルを駆動してワークピースを回転させ、同時にサーボモーターを作動させて事前設定された軌道に沿ってツールホルダーを移動させ、切削プロセスを完了します。

精度検査: 一部のハイエンド CNC 旋盤には、ワーク寸法をリアルタイムで測定するオンライン検査装置が装備されています。偏差が発生した場合、システムは加工パラメータを自動的に調整して、完成品の精度を確保します。

4、 CNC 旋盤の一般的なタイプ: ニーズに適したものを選択する

主軸のレイアウトと機能の違いに基づいて、CNC 旋盤は主に 3 つのタイプに分類されます。

横型CNC旋盤：主軸を横置きにしたコンパクトな構造です。長軸部品の加工に最適で現在最も広く使用されているタイプです。多くの場合、CNC 旋削プロセスと組み合わせて、基本的な回転部品の機械加工を完了します。

立型 CNC 旋盤: 垂直方向のスピンドルを備え、ワークピースはワークテーブル上にクランプされます。大径、重量物円板状部品（ギア、フランジ等）の加工に最適で、加工安定性に優れています。

ターニング・ミーリング複合センター: 旋盤とフライス盤の機能を統合したこれらの機械は、旋削、フライス加工、穴あけなどの複数のプロセスを 1 つのセットアップで実行するため、頻繁にワークを再クランプする必要がなくなります。これらは、複雑な部品 (航空機エンジンのブレード シャフトなど) の効率と精度を大幅に向上させます。一部のハイエンド旋削フライスセンターはカスタム金属製造サービスと連携することができ、単一部品の機械加工から完全なコンポーネントのカスタマイズへのシームレスな移行を可能にします。

五、業界トレンド: CNC 旋盤が加工サービスのアップグレードを推進

業界の技術者らは、5G と産業用インターネット技術の統合により、CNC 旋盤が「インテリジェントで統合された」機能を目指して進化していると指摘しています。将来的には、CNC 旋盤は、レーザー カッターや金属溶接機などの機器とリンクしながら、クラウド プラットフォームを介してリモート監視とプログラムの最適化を可能にします。 「CNC旋削+精密レーザー切断+板金溶接」の総合加工システムを構築します。同時に、他の専門サービスとの緊密な連携により、金属加工業界の「単一装置による加工」から「エンドツーエンドのソリューション」への変革をさらに推進し、ハイエンド製造に対するより堅牢な技術サポートを提供します。
